产品简介

ModelGTBZ-36Maximum  Working Height 38.64mMaximum  Platform Height 36.64mMaximum  Hor

联系我们

QQ：406706889

微信：15588888709

订购电话：4000-888-370

微信扫一扫

型号	GTBZ-36
Maximum  Working Height	38.64m
Maximum  Platform Height	36.64m
Maximum  Horizontal Reach	20.5m
Platform capacity(restricted)	480kg
Platform capacity(non-restricted)	340kg
Machine  Length(stowed) Ⓓ	12.995m
Machine  Width(axle retracted) Ⓔ	2.49m
Machine  Width(axle extended) Ⓔ	3.35m
Machine  Height(stowed) Ⓒ	3.08m
Wheel base Ⓕ	3.66m
Ground clearance-center Ⓖ	280mm
Platform Dimension(m) Ⓑ*Ⓐ	2.44*0.91m
Turning radius-inside,axle retracted	4.14m
Turning radius-outside,axle extended	2.74m
Turning radius-outside,axle retracted	6.56m
Turning radius-outside,axle extended	5.85m
Drive speed(stowed)	4.4km/h
Drive speed(raised or extended)	1.1km/h
Gradeability-stowed	40%
Solid tire	385/65-22.5
Swing speed	0-1/3rpm
Turntable swing	360°   Continuous
Platform leveling	Automatical levelling
Platform rotation	±80°
Fuel tank capacity	150L
Machine weight	20020kg
Voltage	24v
Drive & steering type	4*4*4
Engine	Cummins QSF2.8T-C71
Rated power	53kw/2200rpm

• 技术特点


•  1 能适应船厂特定作业环境，即能在潮湿、腐蚀性强、多尘、高温、低温环境下工作。


• 2 臂架处于任何位置，作业平台均可安全行走；行走速度随举升高度的升高而降低。

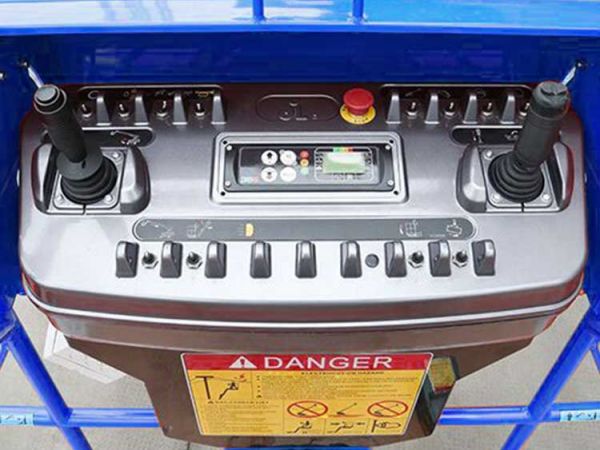

• 3 设有上下控制台（地面控制台与平台控制台）且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。


• 4 下控制台对柴油机机油温度、油压、水温等进行指示。


• 5 设有防发动机运转状态下再次启动的装置。


• 6 臂架伸缩、变幅、回转运行平稳，并具有缓冲装置。


• 7 臂架伸缩、变幅、回转以及平台行走均采用电子液压比例控制，能实现无级调速。


• 8 平台行走和臂架回转应设有可靠的制动器，保证在坡道上及运行过程中能可靠控制。安装人工回转锁止和释放行走制动功能，以便平台被牵引。


• 9 平台行走时，如有一轮腾空情况下，通过分配阀，其它主动轮能正常行走。


• 10 当工作臂角度在水平面以上时，对车辆的行走速度有限制。


• 11臂架伸缩、变幅、回转和平台行走能多工作同时进行。


• 12工作斗具有自动调平功能，工作斗相对水平面的倾斜角度不能大于1.5°。


• 13上下控制台均设有紧急停止按钮，当操作出现意外情况时，能够使操作者迅速熄灭发动机，避免平台继续运动。


• 14平台上应设有脚踏开关，只有踏下脚踏开关方能进行操作。


• 15设有12V辅助动力装置，当发动机或主油泵发生故障时，能使工作斗安全降至地面。


• 16设有程序动作功能，只有当塔臂变幅到最大角度时，塔臂伸缩臂才能伸出；只有当塔臂伸缩臂完全缩回时，塔臂才能向下变幅，防止向前倾翻和向后倾翻，确保整车的稳定性。


• 17工作斗具有称重功能，准确检测平台载荷，与载荷在平台上的位置无关。当平台载荷超过允许载重量时，应能显示和报警并限制平台的动作，以保证工作斗及工作斗连接件的强度以及工作的安全性。


• 18发动机油门控制应有三挡速度，当较长时间没有任何动作时，发动机自动降为低怠速，满足节能要求。


• 19当机器停放在不平度超过3°的地面时，臂架动作将受到限制。


• 20 设备行走及回转时，会发出声光报警。


• 21采用PLC和CAN总线控制方式，简化线路，便于维护修理。采用金属防空插头，防护等级达到IP65。


• 22 发动机进气系统采用封闭式双级过滤，适应多粉尘的环境作业；且维护保养方便。


• 23上下控制台均应有防护罩保护。


• 24臂架头部、油缸活塞杆等处有防尘防沙装置。


• 25 行走泵为闭式柱塞电比例变量泵，能进行无级调速。


• 26 设有防止发动机过热及液压油压力过低自动停机装置。


• 27在液压回路上安装安全阀，防止液压部件中压力异常升高。


• 28各油缸设有平衡阀或液压锁保证油缸不会自动动作，并且油缸与平衡阀、液压锁的连接是刚性的。


• 29 液压元件与控制元件为进口品牌产品，可靠度高。


• 30 拖链机构采用高强度铝合金拖链，适应恶劣的工作环境。


• 31 底架与转台上设有吊环位置，方便吊装。


• 32标识清晰、含义明确。
