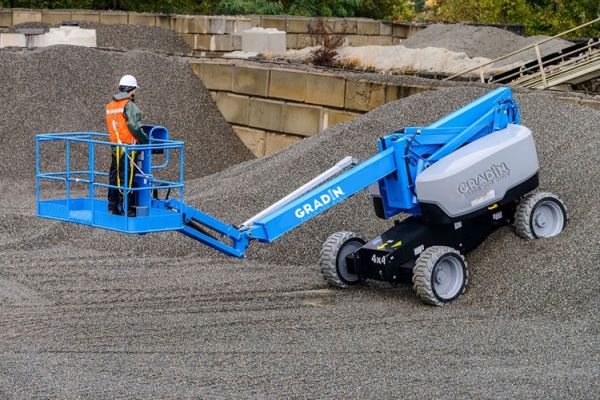

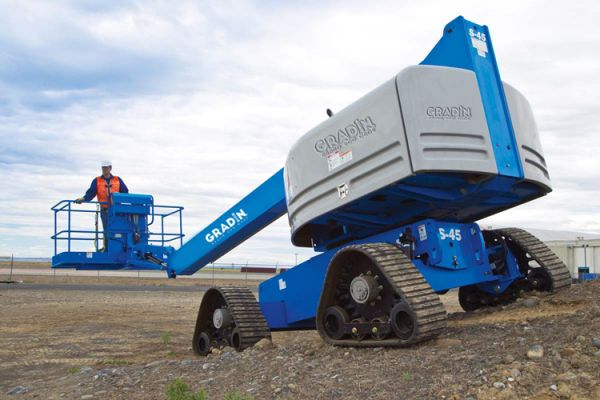

GTBZ-42Z 伸缩臂举升机 直臂式高空作业车

产品简介



联系我们

QQ：406706889

微信：15588888709

订购电话：4000-888-370

微信扫一扫

产品详情



Model GTBZ-42Z
Maximum Working Height  43.7m
Maximum Platform Height  41.7m
Maximum Horizontal Reach 23m
Platform capacity(restricted) 480kg
Platform capacity(non-restricted) 230kg
Machine Length(stowed) Ⓓ13m
Machine Width(axle retracted) Ⓔ2.49m
Machine Width(axle extended) Ⓔ3.9m
Machine Height(stowed) Ⓒ3.1m
Wheel base Ⓕ3.96m
Ground clearance-center Ⓖ280mm
Platform Dimension(m) Ⓑ*Ⓐ2.44*0.91m
Turning radius-inside,axle retracted 4.13m
Turning radius-outside,axle extended 3.13m
Turning radius-outside,axle retracted 7.02m
Turning radius-outside,axle extended 6.5m
Drive speed(stowed) 4.4km/h
Drive speed(raised or extended) 1.1km/h
Gradeability-stowed 40%
Solid tire  385/65-22.5
Swing speed 0-1/3rpm
Turntable swing  360°  Continuous
Platform leveling Automatical levelling
Platform rotation±80°
Fuel tank capacity 151L
Machine weight 21600kg
Voltage 24v
Drive & steering type 4*4*4
Engine Cummins QSF2.8T-C71
Rated power 53kw/2200rpm


  • 技术特点

  •  1 能适应船厂特定作业环境，即能在潮湿、腐蚀性强、多尘、高温、低温环境下工作。

  • 2 臂架处于任何位置，作业平台均可安全行走；行走速度随举升高度的升高而降低。

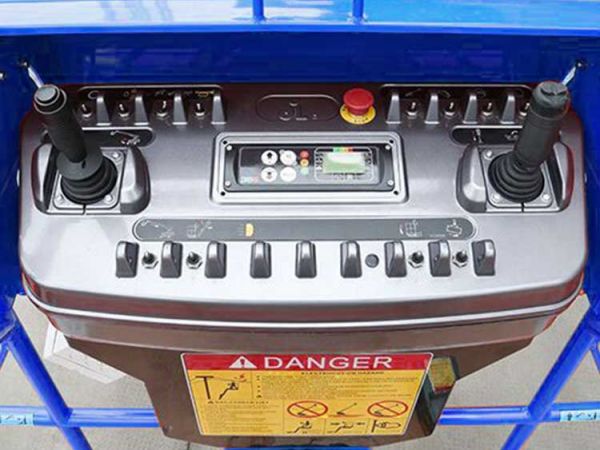

  • 3 设有上下控制台（地面控制台与平台控制台）且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。

  • 4 下控制台对柴油机机油温度、油压、水温等进行指示。

  • 5 设有防发动机运转状态下再次启动的装置。

  • 6 臂架伸缩、变幅、回转运行平稳，并具有缓冲装置。

  • 7 臂架伸缩、变幅、回转以及平台行走均采用电子液压比例控制，能实现无级调速。

  • 8 平台行走和臂架回转应设有可靠的制动器，保证在坡道上及运行过程中能可靠控制。安装人工回转锁止和释放行走制动功能，以便平台被牵引。

  • 9 平台行走时，如有一轮腾空情况下，通过分配阀，其它主动轮能正常行走。

  • 10 当工作臂角度在水平面以上时，对车辆的行走速度有限制。

  • 11臂架伸缩、变幅、回转和平台行走能多工作同时进行。

  • 12工作斗具有自动调平功能，工作斗相对水平面的倾斜角度不能大于1.5°。

  • 13上下控制台均设有紧急停止按钮，当操作出现意外情况时，能够使操作者迅速熄灭发动机，避免平台继续运动。

  • 14平台上应设有脚踏开关，只有踏下脚踏开关方能进行操作。

  • 15设有12V辅助动力装置，当发动机或主油泵发生故障时，能使工作斗安全降至地面。

  • 16设有程序动作功能，只有当塔臂变幅到最大角度时，塔臂伸缩臂才能伸出；只有当塔臂伸缩臂完全缩回时，塔臂才能向下变幅，防止向前倾翻和向后倾翻，确保整车的稳定性。

  • 17工作斗具有称重功能，准确检测平台载荷，与载荷在平台上的位置无关。当平台载荷超过允许载重量时，应能显示和报警并限制平台的动作，以保证工作斗及工作斗连接件的强度以及工作的安全性。

  • 18发动机油门控制应有三挡速度，当较长时间没有任何动作时，发动机自动降为低怠速，满足节能要求。

  • 19当机器停放在不平度超过3°的地面时，臂架动作将受到限制。

  • 20 设备行走及回转时，会发出声光报警。

  • 21采用PLC和CAN总线控制方式，简化线路，便于维护修理。采用金属防空插头，防护等级达到IP65。

  • 22 发动机进气系统采用封闭式双级过滤，适应多粉尘的环境作业；且维护保养方便。

  • 23上下控制台均应有防护罩保护。

  • 24臂架头部、油缸活塞杆等处有防尘防沙装置。

  • 25 行走泵为闭式柱塞电比例变量泵，能进行无级调速。

  • 26 设有防止发动机过热及液压油压力过低自动停机装置。

  • 27在液压回路上安装安全阀，防止液压部件中压力异常升高。

  • 28各油缸设有平衡阀或液压锁保证油缸不会自动动作，并且油缸与平衡阀、液压锁的连接是刚性的。

  • 29 液压元件与控制元件为进口品牌产品，可靠度高。

  • 30 拖链机构采用高强度铝合金拖链，适应恶劣的工作环境。

  • 31 底架与转台上设有吊环位置，方便吊装。

  • 32标识清晰、含义明确。
