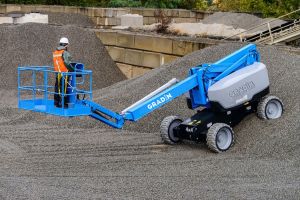

GTBZ-38Z 直臂式高空作业车 升降机
| Model | GTBZ-38Z |  |
| Maximum Working Height | 40.4m | |
| Maximum Platform Height | 38.4m | |
| Maximum Horizontal Reach | 24.4m | |
| Platform capacity(restricted) | 480kg | |
| Platform capacity(non-restricted) | 230kg | |
| Machine Length(stowed) Ⓓ | 14.1m | |
| Machine Width(axle retracted) Ⓔ | 2.49m | |
| Machine Width(axle extended) Ⓔ | 3.35m | |
| Machine Height(stowed) Ⓒ | 3.08m | |
| Wheel base Ⓕ | 3.66m | |
| Ground clearance-center Ⓖ | 280mm | |
| Platform Dimension(m) Ⓑ*Ⓐ | 2.44*0.91m | |
| Turning radius-inside,axle retracted | 4.14m | |
| Turning radius-outside,axle extended | 2.74m | |
| Turning radius-outside,axle retracted | 6.56m |  |
| Turning radius-outside,axle extended | 5.85m | |
| Drive speed(stowed) | 4.4km/h | |
| Drive speed(raised or extended) | 1.1km/h | |
| Gradeability- stowed | 40% | |
| Solid tire | 385/65-22.5 | |
| Swing speed | 0-1/3rpm | |
| Turntable swing | 360° Continuous | |
| Platform leveling | Automatic leveling | |
| Platform rotation | ±80° | |
| Fuel tank capacity | 150L | |
| Machine weight | 20900kg | |
| Voltage | 24v | |
| Drive & steering type | 4*4*4 | |
| Engine | Cummins QSF2.8T-C71 | |
| Rated power | 53kw/2200rpm |
- 1适用于造船厂，能在潮湿、腐蚀性、多尘、高温或低温环境下工作。
- 2能够在任何高度驾驶；随着平台高度的增加，驾驶速度降低。

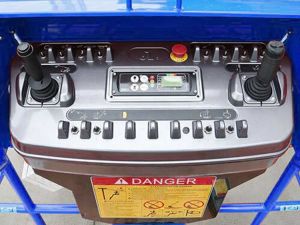

- 3具有双控制模式（地面控制模式和平台控制模式）；控制模式可切换。如果平台控制模式打开，地面控制模式将被禁用。
- 4地面控制方式可指示发动机润滑油温度、液压油压、水温等。
- 5发动机具有工作状态下的重新起动功能。
- 6手臂在伸展、后退、旋转和带阻尼机构返回时是稳定的。
- 7伸缩、旋转、返回、驱动均采用无级变速比例控制。
- 8为行车和臂旋转配备了可靠的制动器，可以保证设备在工作状态或斜坡上处于控制状态。手动旋转锁和刹车释放装置，使设备可以拖曳。
- 9如果任何一个车轮悬浮在空气中，其他三个车轮仍然可以正常驱动由分配阀控制。
- 10当臂与水平面成仰角时，驱动速度有限制。
- 11伸展、拉回、旋转和返回手臂和驾驶可以同时发挥作用。
- 12工作台具有自动调平功能，工作角度不能超过1.5°。
- 13紧急停车按钮安装在平台控制和地面控制上。在紧急情况下，可通过操作紧急停止按钮来立即停止发动机。
- 14站台上有一个脚踏板。只有当踏板踩下时，设备才能操作。
- 15设有工作电压为12V的辅助动力装置，使平台在发动机和泵发生故障时降到地面。
- 16有一个程序化的机构：只有当主臂向上移动到最大角度时，伸缩臂才能伸展；只有当伸缩臂完全向后拉回时，主臂才能向下移动，该机构可以避免向前和向后倾斜，以确保设备的稳定性。
- 17工作台具有检查承载能力的称重功能，该称重功能与工作台的具体位置无关。超载时有指示和报警，确保安全。
- 18发动机的油门控制有3个档位。当长时间不工作时，发动机会自动切换到怠速状态，以节省能源。
- 19当设备在地面不平度超过3°时，臂的移动将受到限制。
- 20驾驶或转臂时有工作报警。
- 21采用 PLC和CAN，简化布线，便于维护。采用防空金属插头，防护等级达到IP65。
- 22进风系统采用闭式双过滤机构，满足多尘工作环境的需要，维护十分方便。
- 23地面控制和平台控制都有保护盖。
- 24臂端、油缸活塞杆等处有防尘、防沙装置。
- 25驱动泵为闭式电动比例变量泵，无级调速。
- 26.设备设有过热保护和液压低自动停机装置。
- 27在液压回路上安装安全阀，以避免液压系统压力过高。
- 28个液压缸配有平衡阀和液压联锁装置，以确保液压缸不会自动运行。气缸与平衡阀和液压联锁装置的连接是刚性的。
- 29个液压件、控制件可靠，采用进口知名品牌。
- 30拖链采用高强度铝合金制造，适应恶劣的工作环境。
- 31底盘和转台上都有吊环，以便于吊装。
- 32个标签和标志清晰，含义明确。
